三洋スーパースタンド　ゴンドラ什器オプション

メッシュパネル W600×H1500 EO-BMN115

お問い合わせ番号SNJ068434

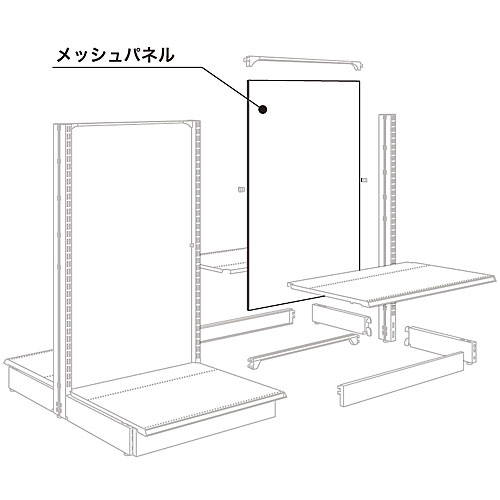

メッシュパネル W600×H1500 EO-BMN115



  • 拡大表示メッシュパネル W600×H1500 EO-BMN115

●Eシリーズ什器に対応しています。

代引未対応

標準価格：¥6,039

販売価格：¥4,396税込27

ご注文数

この商品について問い合わせる

製品仕様
サイズ　：　W600×H1500mm
カラー　：　ホワイト
素　材　：　スチール
塗　装　：　紛体塗装

Eシリーズ　製品特長

Eシリーズの設置事例

※この設置事例で紹介している什器のカラーは特注の「グレー」となります。その他、店舗に応じた什器のご相談などは、店舗什器館までお気軽にお問い合わせください。

ご利用になる前に必ずお読みください

■単体は、単独で使用する場合や、増設を行う場合にまずこの単体を使用します。■連結は、単体と連結する時に使用し、店舗スペースに応じて連結して行きます。（連結だけでは自立しませんので必ず単体をご使用ください）次に、「Eシリーズ用オプション」「棚（シェルフ）」「本体オプション」などサイズに合わせてお選びいただき、陳列棚を完成させます。出コーナーや入コーナーは、店舗のコーナースペースを有効に活用できます。また、基本体は、必ず棚（シェルフ）が必要となりますので併せてご注文願います。「Eシリーズ」は、独自の脱着ベース機構を採用し、ベース奥行変更やベース高さが容易にできる安全性や品質に優れた信頼性のあるシステム店舗什器（ゴンドラ）です。棚板追加や連結を考慮できる設計で、店舗拡大や改装に合わせて変更・拡張が可能。ホームセンター、コンビニ、食品スーパー、リカーショップ（酒店）など様々な分野でお役立てください。

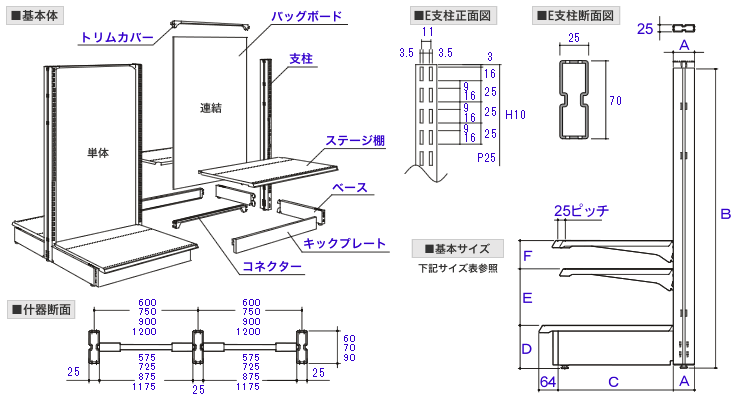

Eシリーズ基本体
■基本体 サイズ表（単位：mm）
A B C D ステージから棚　E 棚間隔　F 棚の前出しピッチ 棚の取り付けピッチ
支柱 高さ ベース ステージの高さ 120H 150H 3爪ブラケット 4爪ブラケット
70 1200
1350
1500
1650
1800
2100
2400		 230 (F寸)
280 (H寸)
330 (J寸)
380 (K寸)
430 (L寸)
480 (M寸)
530 (N寸)		 150 105 100 100 125 25 25
■基本体 全体積載荷重（単位：kg）　※棚板の奥行が大きくなると棚合計積載荷重は小さくなります
棚合計積載荷重（柱タイプ） ステージ積載荷重（ステージタイプ）
H150 H120
250 250 200
■基本体 棚板積載荷重（単位：kg）　ガードレール付スチール棚
  間口900以下 間口1200
3爪2段ブラケット 4爪2段ブラケット 3爪2段ブラケット 4爪2段ブラケット
奥行200以下 50 - 50 -
奥行250 110 110 100 100
奥行300 110 110 100 100
奥行350 80 110 80 110
奥行400 80 110 80 110
奥行450 80 110 80 110
奥行500 - 100 - 90

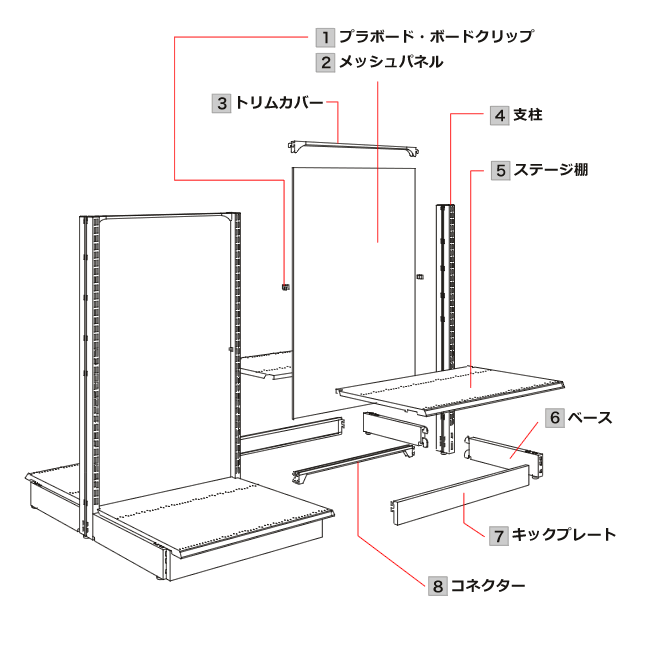

Eシリーズ什器　部品構成図

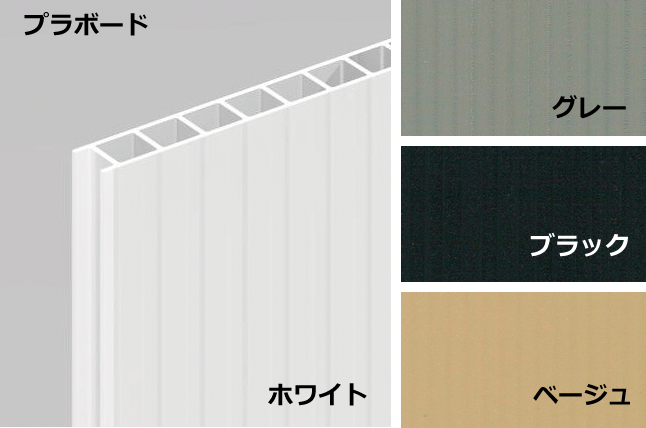

Eシリーズ什器　部品構成図プラボードカラー見本
1 プラボード
2 メッシュパネル
3 トリムカバー※Nシリーズと共通
4 支柱
5 ステージ棚
6 ベース
7 キックプレート
8 コネクター※Nシリーズと共通
